EOCR-3E420/FE420电动机保护器4-20mA输出的设置方法

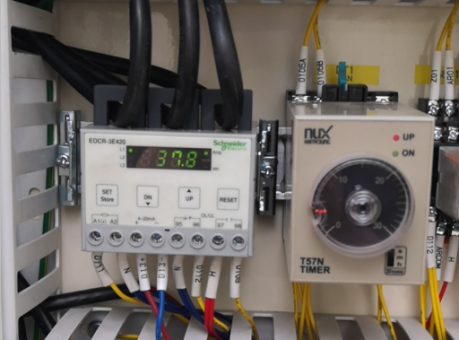

EOCR-3E420/FE420是施耐德EOCR系列电动机保护产品，以其测量精度高、功能全面、小型化等优点受到了广大用户的认可与好评。

EOCR-3E420/FE420具有过电流、欠电流、缺相、启动中堵转、运行中堵转、逆相、相不平衡等保护功能，输出接点为2-SPDT。除此之外，它还带有4-20mA模拟量输出，可将三相平均电流通过4-20mA传输至上位机端,参与电机的监测与控制。

在现场使用过程中，经常会有用户反馈电机启动后没有电流输出的情况，该情况是因为用户没有设置“20mA对应值”的参数造成的。此参数的设置方法如下：

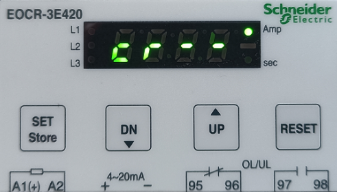

1. 在正常显示界面，按“DN”键，找到参“c r”。

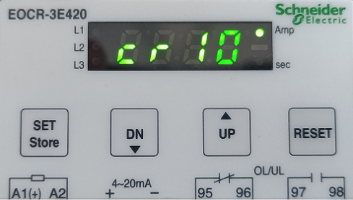

2. 按“SET”键使参数闪烁后按“DN”和“UP”键将“c r”内数字修改为与PLC对应的20mA对应电流值。

3.修改完成后按“SET”键确认，按“RESET”键退出即可。

注意，为保证电流变送的一致性，EOCR-3E420/FE420“c r”参数值必须与上位机端的20mA值相对应。
