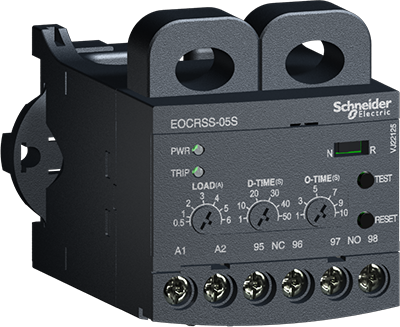

EOCR-SS

◆ 微小外形

◆ 启动时间和过载动作时间单独设定

◆ 抗震动继电器输出

◆ 供电电源标准型AC /DC 24-240V

◆ 操作及故障通过发光二极管(LED)指示

◆ 手动(即时)/电动复位

 通过MCU精确的保护电机

◆ N型,R型集成化(通过拨码开关选择)

◆ NVR(无电压释放)功能/安全模式

◆ 低功耗、高环保




主要项目



 型号                                               EOCR-SS


 类型                                               交流过电流继电器


 功能                                               过电流

                                                        缺相

                                                       堵转


 电源                                                S:24-240V AC/DC

                                                        W:380-440V AC


 频率                                                50/60Hz



 电气/机械特性


 电流范围                                          05型:0.5-6A

                                                          30型:3-30A

                                                          60型:5-60A

                                                         60A或更大:05型配合外部CT使用


 时间范围                                          D-TIME:0.5-30sec

                                                           O-TIME:0.5-10sec


 误差                                                 电流:±10%

                                                          时间:±15%


 输出                                                 2-SPDT(1a   1b); 3A 250V AC


 时间-电流特性                                定时限


 复位方式                                         电动/手动


 运行-跳闸指示                                 LED指示灯


 使用环境                                         温度:-20~60℃

                                                         湿度:30~80% RH  无凝露


 安装                                                 35mm导轨/面板

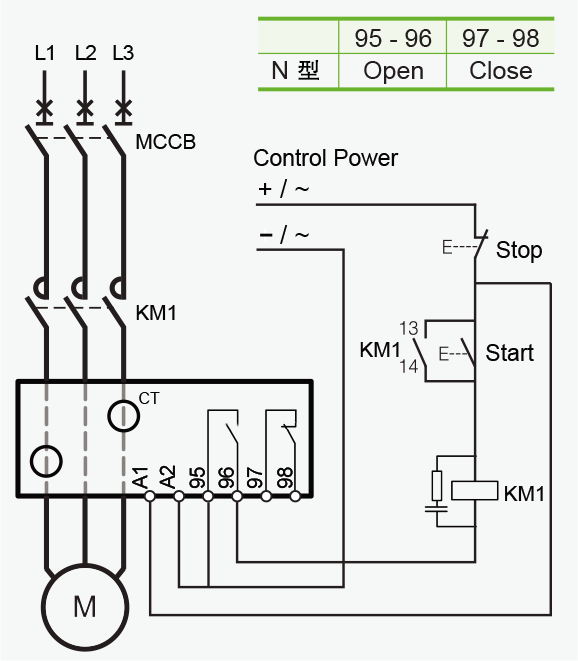

接线图

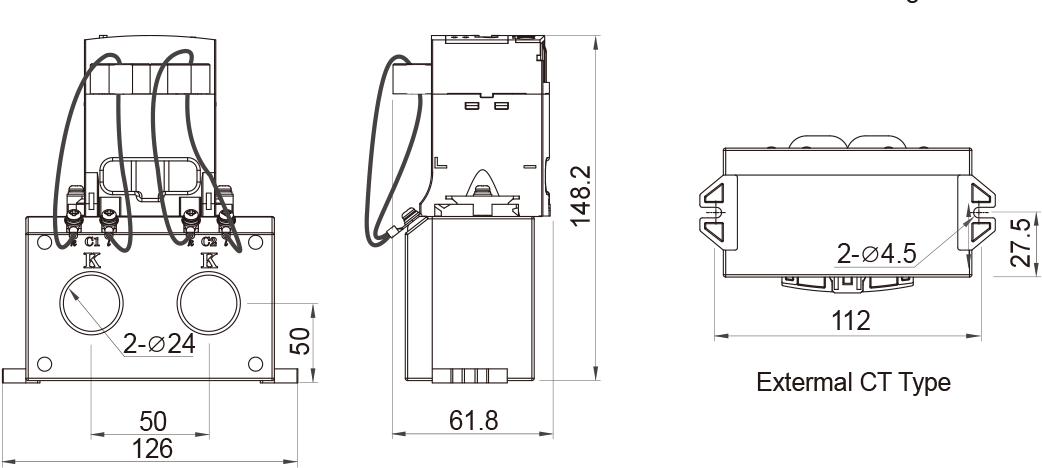

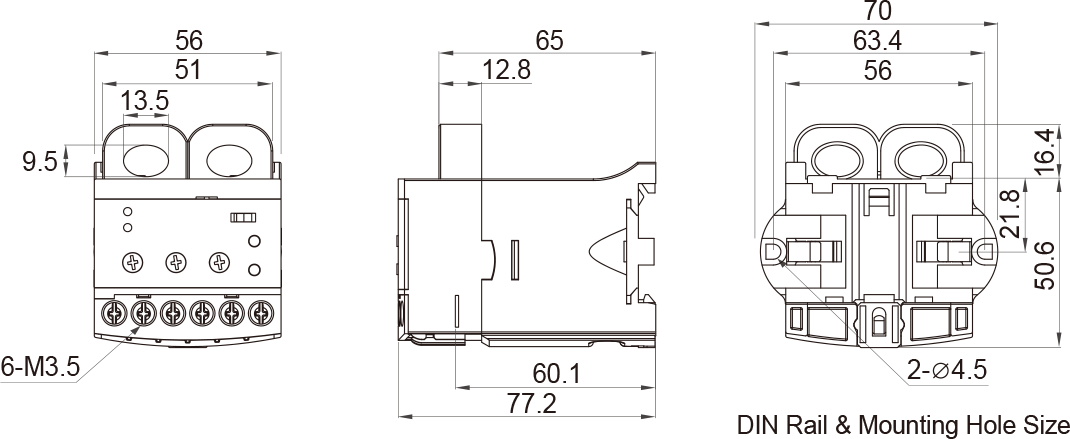

外形尺寸








 订购方法
