EOCR电机保护器与变频器配合使用的方法

在工业现场中，电动机的起动与运行很多时候需要变频器参与其中，以达到降低电机维护成本、增加电机寿命的目的。采用变频器运转时，随着电机的加速相应提高频率和电压，起动电流被限制在 150%额定电流以下 ( 根据机种不同，为 125%～200%)。用工频电源直接起动时，起动电流为 6～7 倍，因此，将产生机械电气上的冲击。采用变频器传动可以平滑地起动 (起动时间变长)。

但一些现场是采用变频器一拖二的方式来控制电机的，这时就要对两台电机分别安装EOCR电动机保护器来进行保护,以降低电动机的故障率及运行成本。

EOCR电动机保护器EOCR智能型电机保护器由施耐德韩国公司生产，是原装进口产品。具有过载、欠载、缺相、堵转、失速、逆相、相不平衡、接地、短路等保护功能，在提供电机保护的同时还具有4-20mA 电流输出和Modbus RTU通讯功能。

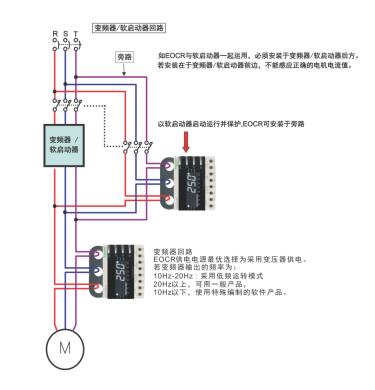

由于电机采用变频启动及运行，其电路回路中电流值发生改变，在安装电机保护器时，需按照下图方式安装。
