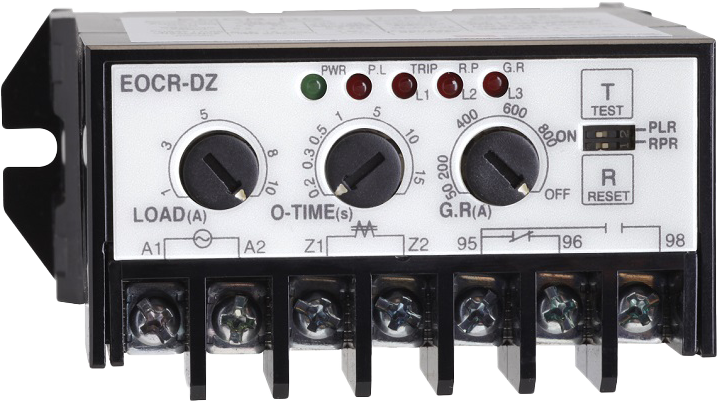

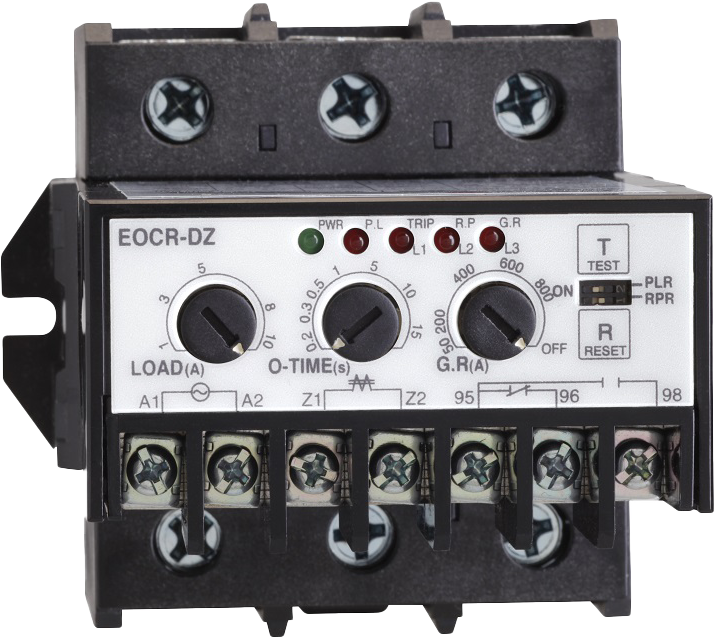

EOCR-DZ(T)

◆ 基于MCU微处理器

◆ 过电流/缺相/堵转/不平衡/接地

◆ 接地故障采用零序检测法

◆ 宽的电流范围设定

◆ 自动检测起动延迟时间

◆ 故障原因及运行指示灯显示

◆ 定时限特性曲线

◆ 手动(即时)/电动(远程)复位

◆ 环境使用性强

◆ 超级节能

◆ DZ:贯穿型/DZT:端子型




主要项目



 型号                                               EOCR-DZ/DZT


 类型                                               交流过电流继电器


 功能                                               过电流

                                                       缺相

                                                       堵转

                                                       逆相

                                                       相不平衡

                                                       漏电


 电源                                                B:24V AC/DC

                                                        F7:110V AC

                                                        M7:220V AC


 频率                                                50/60Hz



 电气/机械特性


 电流范围                                         05型:0.5-6A

                                                        10型:1-10A

                                                        60型:5-60A

                                                        30-600A:05型配合外部CT使用


 时间范围                                          D-TIME:自动调整,***30sec

                                                         O-TIME:0.2-15sec


 误差                                                 电流:±10%

                                                         时间:±15%


 输出                                                 1-SPDT(1c); 3A 250V AC


 时间-电流特性                                  定时限


 复位方式                                          电动/手动


 运行-跳闸指示                                  LED指示灯


 使用环境                                          温度:-20~60℃

                                                         湿度:30~80% RH  无凝露


 安装                                                 面板




接线




尺寸


DZ外形图.png   11、DZ.png


  选型





相关下载10

  • EOCR - DZ / DZT (05, 10, 60) 安装和使用指南下载
  • EOCR - DZ / DZT (05, 10, 60) 接地继电器下载
