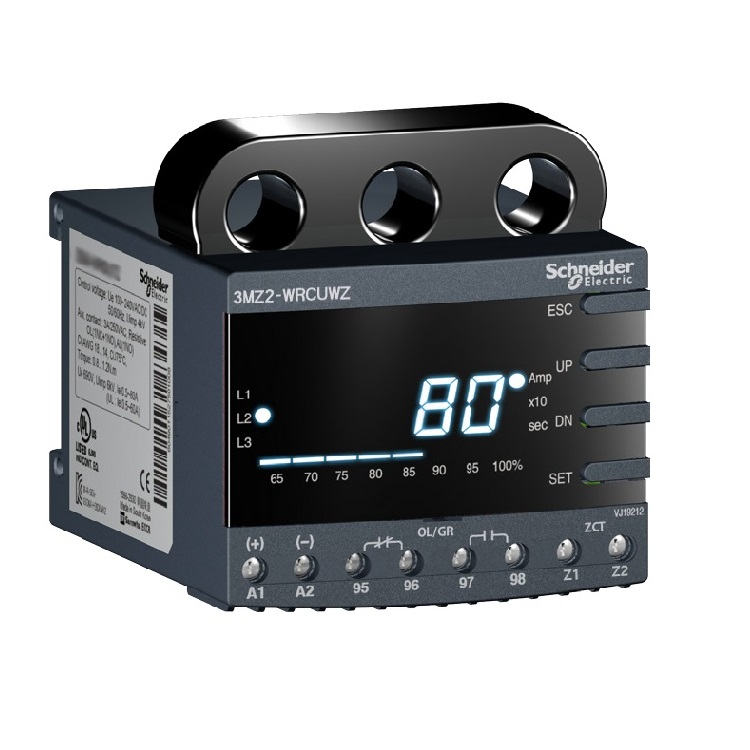

EOCR-3MZ2

◆ 内置MCU(微处理器控制单元)

◆ 实时监测/高精度

◆ 保护功能:过电流、欠电流、反转、缺相、失速、电流不平衡及预报警

◆ 附加功能:掉电保护、运行时间累计、记录最后三次故障原因及电流和多种复位方式选择

◆ 强化监视功能:三相电流循环显示&跳闸原因显示

◆ 定时限/反时限/过热反时限可选择

◆ 电流幅值棒可实时显示负载运行状况

◆ 对于分体式产品,即使不连接PDM认可提供正常的保护功能



 主要项目



 型号                                               EOCR-3MZ2


 类型                                               交流过电流继电器


 功能                                               过电流

                                                       欠电流

                                                       缺相

                                                       启动中堵转

                                                       运行中堵转

                                                       逆相

                                                       相不平衡

                                                       漏电


 电源                                               D:100-240V AC/DC


 频率                                               50/60Hz



 电气/机械特性


 电流范围                                          定时限:0.5-80A;80A或更大:配合外部CT使用

                                                         反时限:0.5-32A;32A或更大:配合外部CT使用

                                                         漏电电流:0.03-10A


 时间范围                                          起动延迟时间(dt):off-200sec(可调)

                                                         过电流跳闸延迟时间(ot):0.5-30sec(可调)

                                                         欠电流跳闸延迟时间(ut):  0.5-30sec(可调)

                                                         相不平衡跳闸延迟时间(ubt): 1-10sec(可调)

                                                         漏电故障跳闸延时(Et):0.03-10sec

                                                         自动复位时间(Ar): 0.5秒-20分钟


 误差                                                 电流:±1%(±0.1A)


 输出                                                 OC/UC: 2-SPDT

                                                         GR : 1-SPDT

                                                         容量:3A/250V AC


 时间-电流特性                                  定时限/反时限(可调)


 复位方式                                          电动/手动/自动


 显示                                                 七段LED:三相电流,跳闸原因


 使用环境                                          温度:-20~60℃

                                                         湿度:30~80% RH  无凝露


 安装                                                 35mm导轨/面板




 接线图


3-D.png※发生接地故障时 使MCCB跳闸的接线图.png


外形尺寸


nEOCR_3xx_terminal_type_1500x1500 拷贝.png



3DM2-WRDUHZ_IMAGE_1500x1500 拷贝.png



3DM2-WRDUTZ_IMAGE_1500x1500 拷贝.png




  选型



相关下载25

  • EOCR-3MZ2/FMZ2 安装和使用指南下载
  • EOCR-3MZ2(接地故障)一体智能电动机保护器下载
