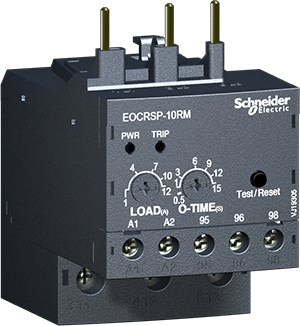

EOCR-SP(01,10,20)

EOCR-SP(01,10,20)

◆ 内置MCU(微型控制单元)

◆ 可直接与各种进口/国产接触器连接(MC)

◆ 各种保护功能

◆ 运行电流检测:红的 LED

◆ 操作和故障指示:红/绿 LED

◆ 手动(即时)/电动(远程)复位

◆ 环境耐受强

◆ 超级节能

◆ 无电压释放/安全操作模式--N型

◆  SP兼容单相/三相负载





主要项目



 型号                                               EOCR-SP


 类型                                               交流过电流继电器


 功能                                               过电流

                                                       缺相

                                                       堵转


 电源                                                B:24V AC/DC

                                                        F:110V AC

                                                        M:220V AC


 频率                                                50/60Hz



 电气/机械特性


 电流范围                                         01型:0.3-1.2A

                                                        10型:1.0-12A

                                                        20型:2.0-25A


 时间范围                                          O-TIME:0.5-15sec


 误差                                                 电流:±10%

                                                         时间:±15%


 输出                                                 1-SPDT(1C); 3A 250V AC

                                                         状态:N型/R型 可选


 时间-电流特性                                  定时限


 复位方式                                          电动/手动


 运行-跳闸指示                                  LED指示灯


 使用环境                                          温度:-20~60℃

                                                         湿度:30~80% RH  无凝露


 安装                                                 接触器插入式




接线图







外形尺寸







  选型






相关下载4

  • EOCR-SP安装和使用指南下载
  • EOCR - SP (01, 10, 20, 40)接插型继电器下载
