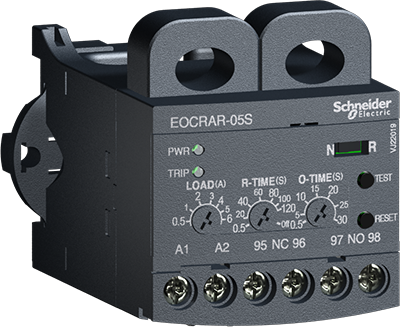

EOCR-AR

◆ 微小型设计

◆ 过电流/缺相/堵转

◆ 起动延迟时间和动作延迟时间分别设定

◆ 宽的电流范围:3种规格可保护0.1-400A

◆ 操作显示和运行电流监测

◆ 超强的环境适应性

◆ 低功耗-超节能

◆ 自动复位(复位时间可设定)/手动复位

◆ 无电压释放/安全模式--N型

◆ 适用于单相/3相负载




主要项目



 型号                                               EOCR-AR


 类型                                              交流过电流继电器


 功能                                              过电流

                                                       缺相

                                                       堵转


 电源                                              S:24-240V AC/DC

 频率                                               50/60Hz



 电气/机械特性


 电流范围                                       05型:0.5-6A

                                                        30型:3-30A

                                                        60型:5-60A

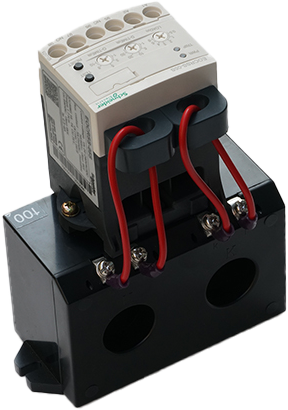

                                                        60A或更大:05型配合外部CT使用


 时间范围                                       O-TIME:0.5-10sec

                                                        R-TIME:0.5-120sec


 误差                                                电流:±10%

                                                         时间:±15%


 输出                                                 2-SPDT(1a   1b); 3A 250V AC


 时间-电流特性                                  定时限


 复位方式                                          电动/手动/自动


 运行-跳闸指示                                  LED指示灯


 使用环境                                          温度:-20~60℃

                                                          湿度:30~80% RH  无凝露


 安装                                                 35mm导轨/面板




接线

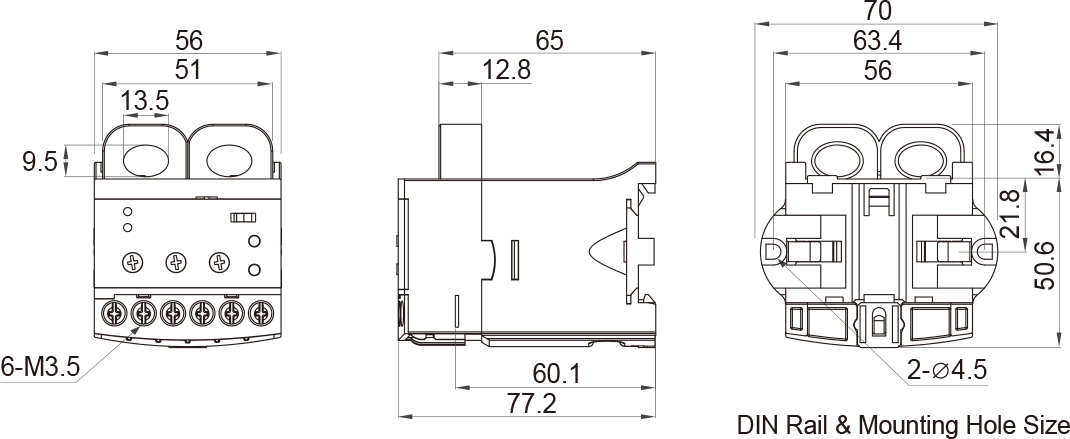

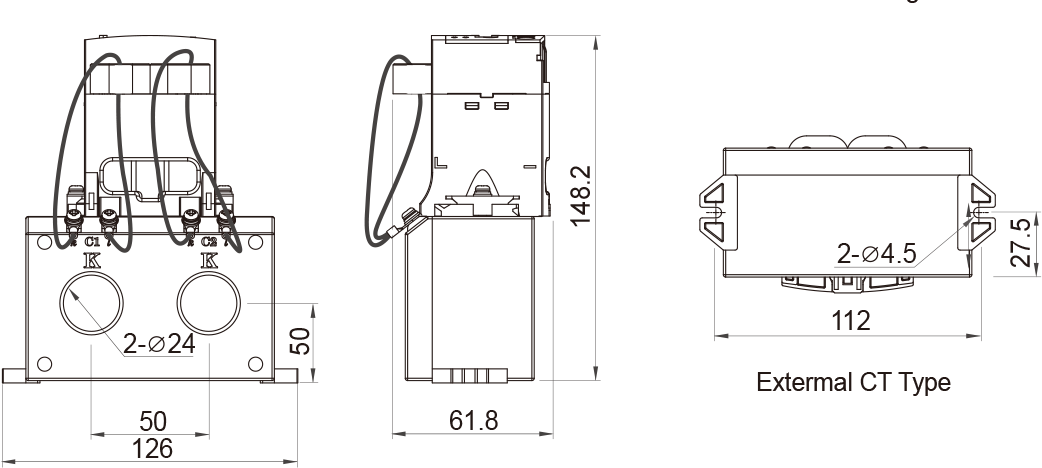

外形尺寸








  选型
