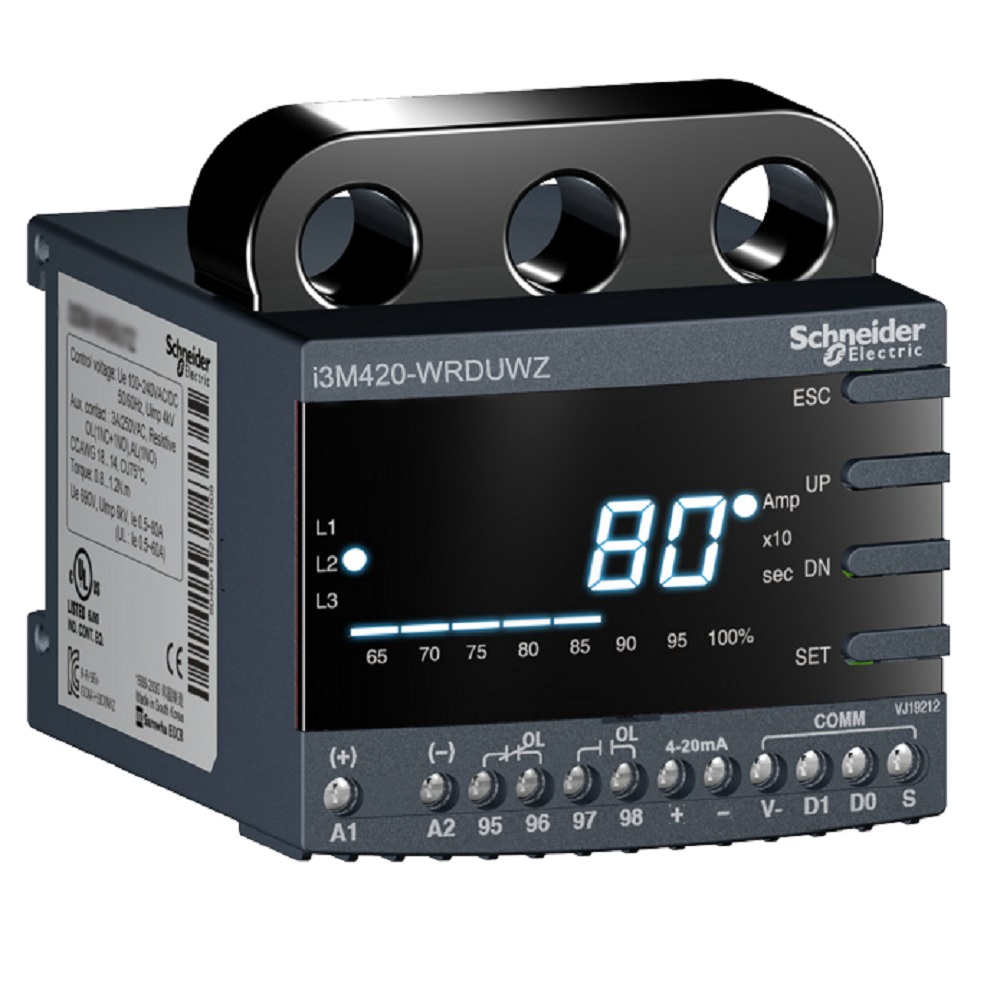

EOCR-I3M420

◆ 内置MCU(微处理器控制单元)

◆ 实时监测/高精度

◆ 保护功能:过电流、欠电流、反转、缺相、失速、电流不平衡及4-20,mA输出

◆ 具有无需外配CT电流在32A之内的过热反时限保护特性

◆ 附加功能:掉电保护、运行时间累计、记录最后三次故障原因及电流和多种复位方式选择

◆ 强化监视功能:三相电流循环显示&跳闸原因显示

◆ 定时限/反时限/过热反时限可选择

◆ 电流幅值棒可实时显示负载运行状况

◆ 通讯方式:Modbus RS-485




 主要项目



 型号                                               EOCR-i3M420


 类型                                               交流过电流继电器


 功能                                               过电流

                                                       欠电流

                                                       缺相

                                                       启动中堵转

                                                       运行中堵转

                                                       逆相

                                                       相不平衡

                                                       4-20mA输出


 电源                                               D:100-240V AC/DC


 频率                                               50/60Hz



 电气/机械特性


 电流范围                                          定时限:0.5-80A;80A或更大:配合外部CT使用

                                                         反时限:0.5-32A;32A或更大:配合外部CT使用


 时间范围                                          起动延迟时间(dt):off-200sec(可调)

                                                         过电流跳闸延迟时间(ot):0.5-30sec(可调)

                                                         欠电流跳闸延迟时间(ut):  0.5-30sec(可调)

                                                         相不平衡跳闸延迟时间(ubt): 1-10sec(可调)

                                                         自动复位时间(Ar): 0.5秒-20分钟


 误差                                                 电流:±1%(±0.1A)


 输出                                                 OC/UC: 2-SPDT,容量:3A/250V AC

                                                         电流:4-20mA  1路


 通讯                                                 Modbus  RS485


 时间-电流特性                                  定时限/反时限(可调)


 复位方式                                          电动/手动/自动


 显示                                                 七段LED:三相电流,跳闸原因


 使用环境                                          温度:-20~60℃

                                                         湿度:30~80% RH  无凝露


 安装                                                 35mm导轨/面板




 接线图








外形尺寸


nEOCR_3xx_terminal_type_1500x1500 拷贝.png



3DM2-WRDUHZ_IMAGE_1500x1500 拷贝.png



3DM2-WRDUTZ_IMAGE_1500x1500 拷贝.png





  选型




相关下载35

  • EOCR-i3M420/iFM420 安装和使用指南下载
  • EOCR-I3M420(通讯,4~20mA 输出)一体型电动机保护器下载
