●宽的电流调整范围：05型（0.5-7A），80型（5-80A）
●测量精度:±1%
●多保护功能
●RMS电流测量
●4-20mA电流输出功能
●显示和记忆跳闸原因功能
●电机运行时间记录及报警
● 自动复位功能
● 适用于单相和三相电机
● 适用于低频环境
● 贯穿型，端子型可选
主要项目

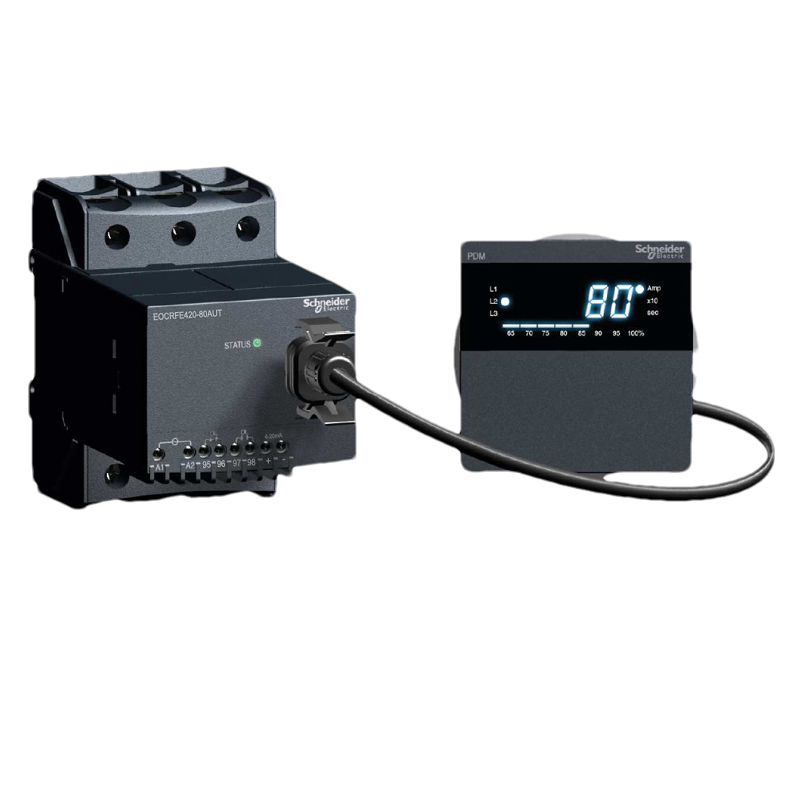

型号 EOCR-FE420
类型 交流过电流继电器
功能 过电流
欠电流
缺相
启动中堵转
运行中堵转
逆相
相不平衡
4-20mA输出
电源 D：100-240V AC/DC
频率 50/60Hz
电气/机械特性
电流范围 05型：0.5-7A
80型：5-80A
80A或更大：05型配合外部CT使用
时间范围 起动延迟时间（dt）：off-600sec（可调）
过电流跳闸延迟时间（ot）：0.5-120sec（可调）
欠电流跳闸延迟时间（ut）: 0.5-120sec（可调）
相不平衡跳闸延迟时间（ubt）: 1-10sec（可调）
自动复位时间（Ar）: 0.5秒-20分钟
误差 电流：±3%（±0.1A）
输出 4-20mA：1路
OC/UC： 2-SPDT 3A/250V AC
时间-电流特性 定时限/反时限（可调）
复位方式 电动/手动/自动
显示 七段LED：三相电流，跳闸原因
使用环境 温度：-20～60℃
湿度：30～80% RH 无凝露
安装 35mm导轨/面板
接线图
|
|
外形尺寸
|
| ||
|
| ||
 |  |  |  |
选型
 |
