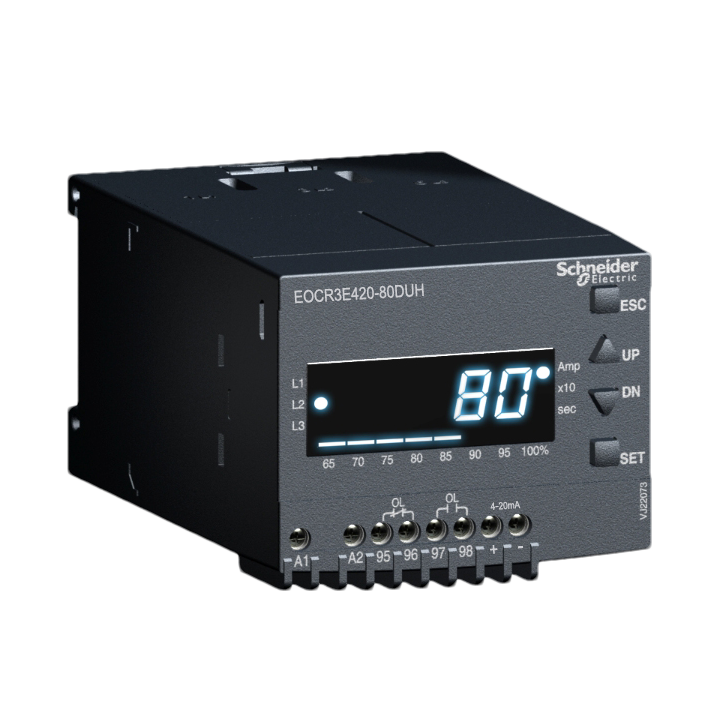

EOCR-3E420

●宽的电流调整范围:05型(0.5-7A),80型(5-80A)

●测量精度:±1%

●多保护功能

●RMS电流测量

●4-20mA电流输出功能

●显示和记忆跳闸原因功能

●电机运行时间记录及报警

● 自动复位功能

● 适用于单相和三相电机

● 适用于低频环境

● 贯穿型,端子型可选



 主要项目



 型号                                               EOCR-3E420


 类型                                               交流过电流继电器


 功能                                               过电流

                                                       欠电流

                                                       缺相

                                                       启动中堵转

                                                       运行中堵转

                                                       逆相

                                                       相不平衡

                                                       4-20mA输出


 电源                                               D:100-240V AC/DC


 频率                                               50/60Hz



 电气/机械特性


 电流范围                                          05型:0.5-7A

                                                         80型:5-80A

                                                         80A或更大:05型配合外部CT使用


 时间范围                                          起动延迟时间(dt):off-600sec(可调)

                                                         过电流跳闸延迟时间(ot):0.5-120sec(可调)

                                                         欠电流跳闸延迟时间(ut):  0.5-120sec(可调)

                                                         相不平衡跳闸延迟时间(ubt): 1-10sec(可调)

                                                         自动复位时间(Ar): 0.5秒-20分钟


 误差                                                 电流:±3%(±0.1A)


 输出                                                 4-20mA:1路

                                                         OC/UC: 2-SPDT   3A/250V AC


 时间-电流特性                                  定时限/反时限(可调)


 复位方式                                          电动/手动/自动


 显示                                                 七段LED:三相电流,跳闸原因


 使用环境                                          温度:-20~60℃

                                                         湿度:30~80% RH  无凝露


 安装                                                 35mm导轨/面板




 接线图





外形尺寸












  选型






相关下载17

  • 新EOCR-3E420/FE420 安装和使用指南下载
  • 新款 EOCR-3E420 一体型电子式过电流继电器下载
