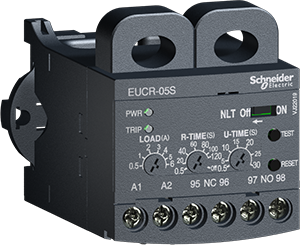

EUCR

◆ 欠电流保护

◆ 宽的电流设定范围

◆ 运行电流监测

◆ 定时限电流-时间特性曲线

◆ 手动(即时)/电动(远程)复位

◆ 超强的环境适应性

◆ 低功耗-超节能

◆ 仅具有R型(不具有掉电保护功能)

◆ 主回路无电流时需要欠电流保护功能

(NLT拨码开关设定为ON时,无电流时保护)



主要项目



 型号                                               EUCR


 类型                                               交流欠电流继电器


 功能                                               欠电流


 电源                                                S:24-240V AC/DC


 频率                                                50/60Hz



 电气/机械特性


 电流范围                                          05型:0.5-6A

                                                         30型:3-30A

                                                         60型:5-60A

                                                         60A或更大:05型配合外部CT使用


 时间范围                                          U-TIME:0.5-30sec

                                                         R-TIME:0.5-120sec


 误差                                                 电流:±10%

                                                         时间:±15%


 输出                                                 2-SPDT(1a   1b); 3A 250V AC


 时间-电流特性                                  定时限


 复位方式                                          电动/手动/自动


 运行-跳闸指示                                  LED指示灯


 使用环境                                          温度:-20~60℃

                                                         湿度:30~80% RH  无凝露


 安装                                                 35mm导轨/面板




接线图

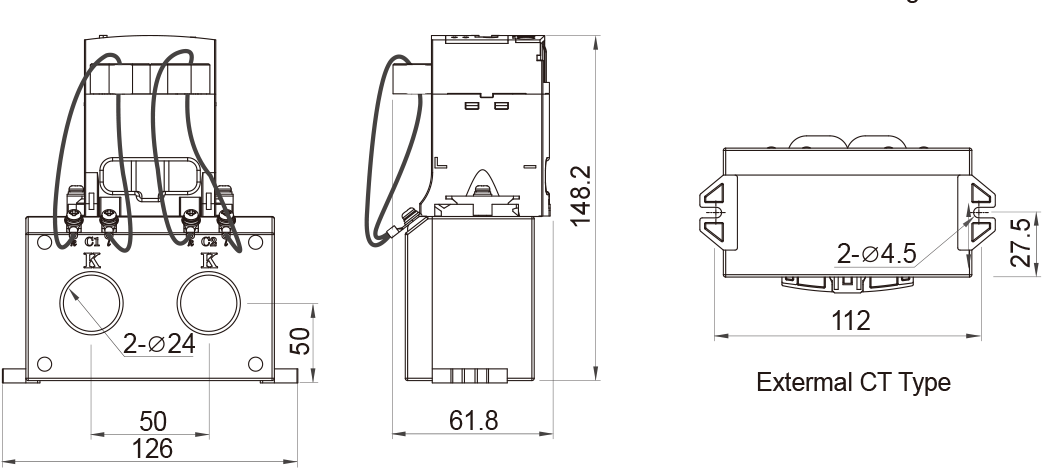

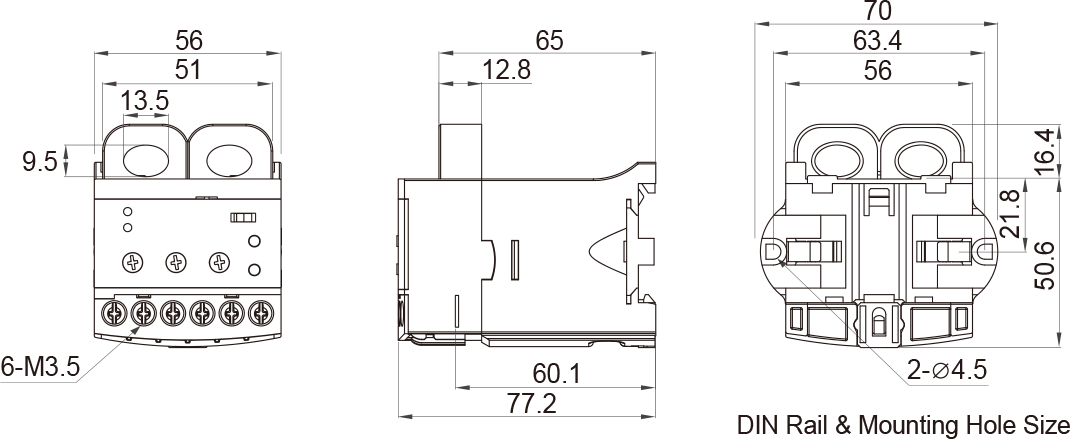

外形尺寸




  选型







相关下载12

  • EUCR低电流安装和使用指南下载
  • EUCR (05, 30, 60)欠电流继电器下载
