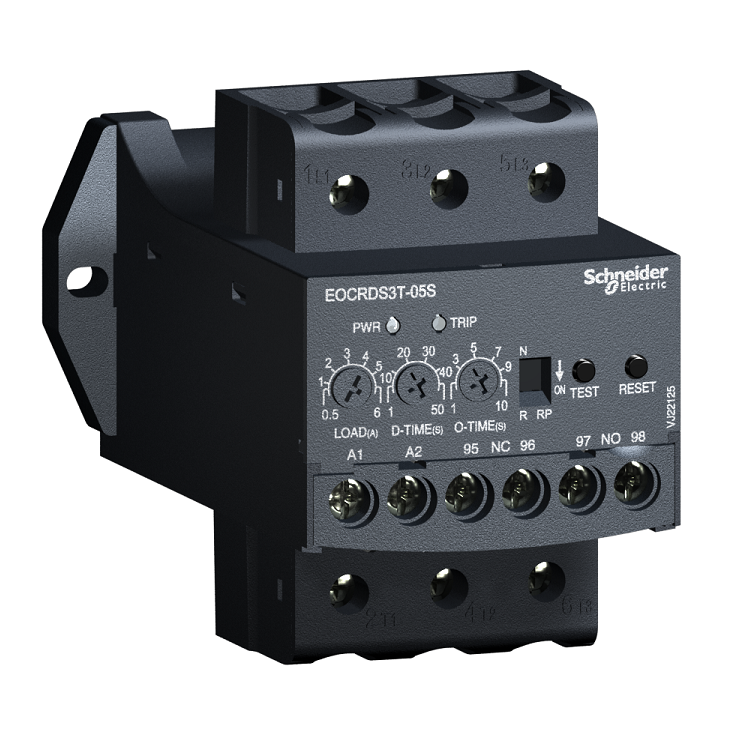

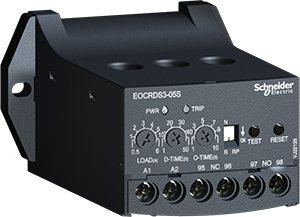

EOCR-DS3(T)

◆ 内置MCU(微处理器控制单元)

◆ 微超薄设计

◆ 各种保护功能

◆ 独立设定起动延迟时间和动作时间

◆ 运行电流检测:红色LED

◆ 操作显示和故障原因检查

◆ 手动(即时)/电动复位

◆ 超强环境适用性

◆ 低功耗、超节能

◆ 无电压释放/安全模式操作--N型




主要项目



 型号                                               EOCR-DS3/DS3T


 类型                                               交流过电流继电器


 功能                                               过电流

                                                       缺相

                                                       堵转

                                                       逆相


 电源                                                S:24-240V AC/DC


 频率                                                50/60Hz



 电气/机械特性


 电流范围                                         05型:0.5-6A

                                                        30型:3-30A

                                                        60型:5-60A

                                                        60A或更大:05型配合外部CT使用


 时间范围                                          O-TIME:1-10sec

                                                         D-TIME:   1-50sec


 误差                                                 电流:±10%

                                                         时间:±15%


 输出                                                 2-SPDT(1a 1b); 3A 250V AC

                                                         状态:N型/R型 可设置


 时间-电流特性                                  定时限


 复位方式                                          电动/手动


 运行-跳闸指示                                  LED指示灯


 使用环境                                          温度:-20~60℃

                                                        湿度:30~80% RH  无凝露


 安装                                                 35mm导轨/面板

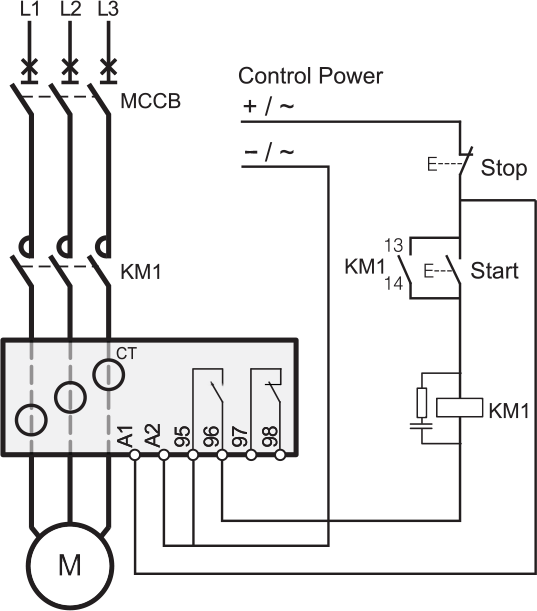

接线图

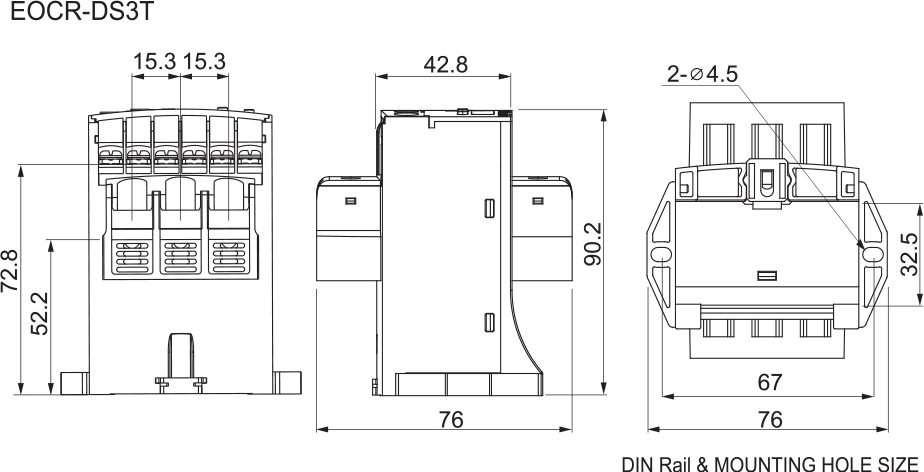

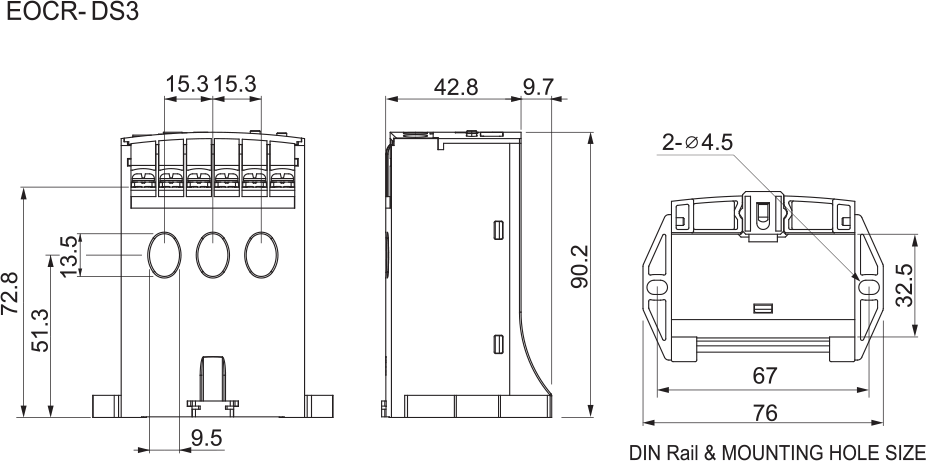

外形尺寸




  选型




相关下载8

  • EOCR - DS3 / DS3T (05, 30, 60) 定时限过电流继电器下载
  • EOCR - DS3 / DS3T (05, 30, 60) 安装和使用指南下载
