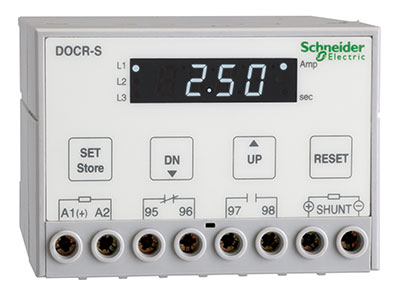

DUCR-H

◆ 内置MCU(微控制单元)

◆ 实时处理/高精度

◆ DC电动机/DC装置保护(→DOCR-S,DUCR-S)/使用霍尔元件保护(→DOCR-H,DUCR-H)

◆ 运用分流器/霍尔元件显示主回路电流值

◆ 自动复位/复位延迟时间可设定

◆ 设定值检查/自检功能

◆ 无电压释放/安全模式(NVR设定)

◆ 分流器:直流电压50mV输出

◆ 霍尔元件输入 DC12V(VCC-GND),输出DC4V(OUT-GND)

◆ 三次故障记录




主要项目



 型号                                               DUCR-S/H


 类型                                               直流电流继电器


 功能                                               欠电流


 电源                                                B:24V AC/DC

                                                        Z7:85-250V AC/DC


 频率                                                50/60Hz



 电气/机械特性


 电流范围                                          S:0.1-240A

                                                        H:5-360A


 时间范围                                          U-TIME:0.5-25sec


 输出                                                 2-SPDT(1a 1b); 3A 250V AC


 时间-电流特性                                  定时限


 复位方式                                          电动/手动/自动


 运行-跳闸指示                                  LED屏


 使用环境                                          温度:-20~60℃

                                                         湿度:30~80% RH  无凝露


 安装                                                 35mm导轨/面板




接线


DCL DUCR DOCRD-S DOCRD-H-2.jpg



尺寸

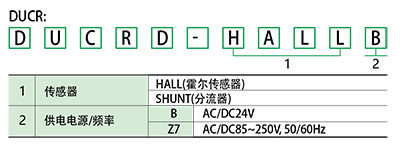

  选型







相关下载51

  • DOCRD-S / DUCRD-H(直流过流欠流)安装和使用指南下载
  • DUCRD-S/H数显直流欠流继电器下载
