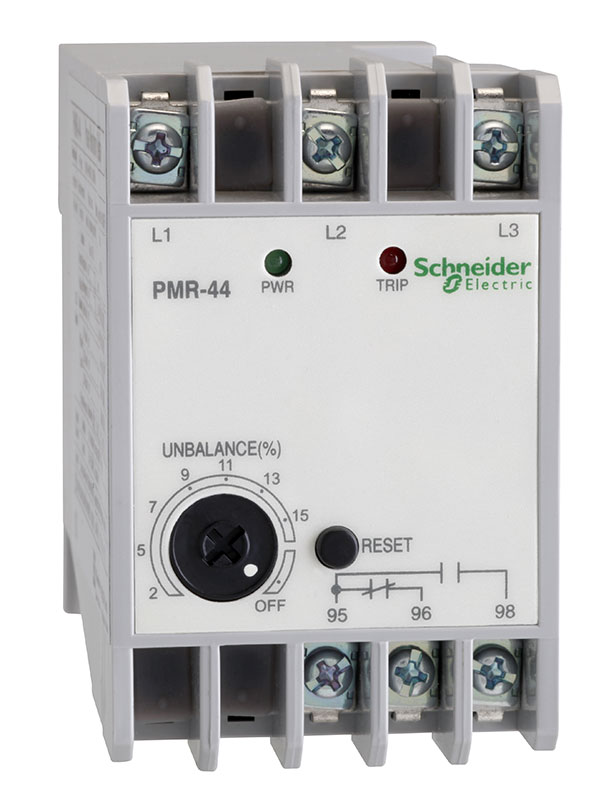

PMR [新品EVR-3P44]

PMR [新品EVR-3P44]

● 三相电压保护

● 交流电压保护

 测量精度:±2%

● 多保护功能

 手动复位/电动复位/自动复位

● N型、R型可设置

● 防护等级:IP20

 主要项目



 型号                                               EVR-3P44


 类型                                               交流电压继电器


 功能                                               过电压

                                                       欠电压

                                                       缺相

                                                       逆相

                                                       相不平衡


 额定工作电压                                  200-440V AC/DC


 频率                                                50/60Hz



 电气/机械特性


 电压范围                                          过电压:200-550V AC/DC

                                                        欠电压:140-440V AC/DC


 时间范围                                          O-TIME:0.2-10sec

                                                         R-TIME:5sec


 误差                                                 电压:±2%

                                                         时间:±5%


 输出                                                 1-SPDT(1c); 3A 250V AC


 时间-电流特性                                  定时限


 复位方式                                          电动/手动/自动


 运行-跳闸指示                                  LED灯


 使用环境                                          温度:-20~60℃

                                                         湿度:30~80% RH  无凝露


 安装                                                 35mm导轨/面板






接线图







外形尺寸






  选型
