主要特征
• 提高测量精度(1% 级)
• 谐波失真率测量(THD)和报警输出
• 内置温度/湿度传感器(单独规格)
• 保护功能：过电流、欠电流、缺相、逆相、短路、不平衡、启动中和运行中的堵转功能
• 热累积反时限保护功能
• 辅助功能：运行时间存储功能、故障原因存储功能、重启限制功能、故障安全功能
• 通讯功能：Modbus/RS-485
• 增强监控功能：三相电流及动作原因
• 条形图显示功能
• 三相和单相使用功能
• 三相电流环流显示功能
• 对于iFMS，即使移除显示窗口，保护功能和动作也不会出现问题
• 符合RoHS
•设置时的密码功能
主要项目

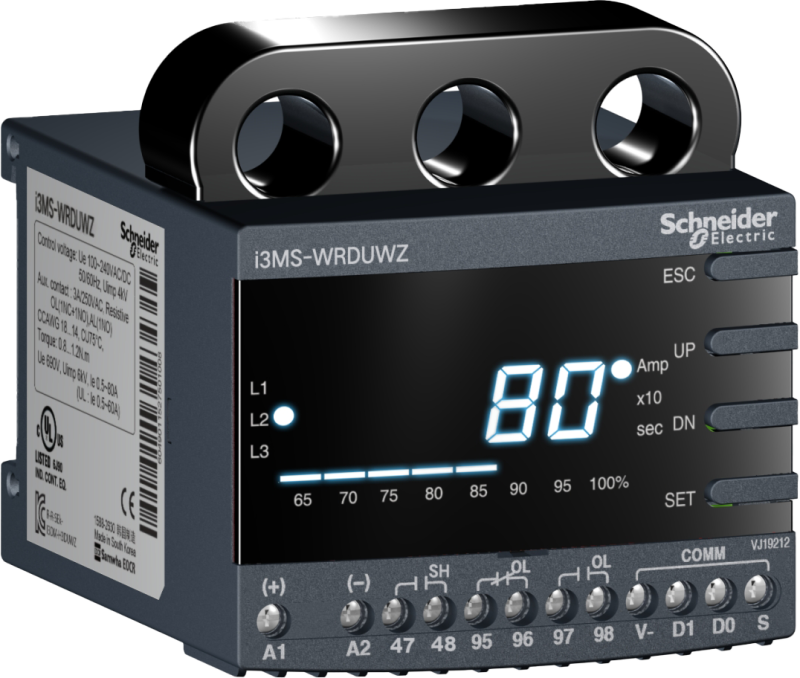

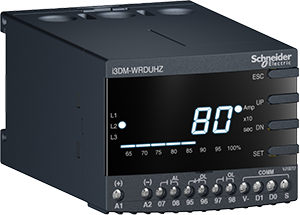

型号 EOCR-i3MS
类型 交流过电流继电器
功能 过电流
欠电流
缺相
启动中堵转
运行中堵转
逆相
相不平衡
短路
电源 D：100-240V AC/DC
频率 50/60Hz
电气/机械特性
电流范围 定时限：0.5-25A；25A或更大：配合外部CT使用
反时限：0.5-25A；25A或更大：配合外部CT使用
短路电流：2-50倍OC值（SH×OC≤250A）
时间范围 起动延迟时间（dt）：off-200sec（可调）
过电流跳闸延迟时间（ot）：0.5-30sec（可调）
欠电流跳闸延迟时间（ut）: 0.5-30sec（可调）
相不平衡跳闸延迟时间（ubt）: 1-10sec（可调）
短路故障跳闸延迟时间（SHd）:0.05sec
自动复位时间（Ar）: 0.5秒-20分钟
误差 电流：±1%（±0.1A）
输出 OC/UC： 1-SPDT
SH ： 1-SPDT
容量：3A/250V AC
时间-电流特性 定时限/反时限（可调）
复位方式 电动/手动/自动
显示 七段LED：三相电流，跳闸原因
使用环境 温度：-20～60℃
湿度：30～80% RH 无凝露
安装 35mm导轨/面板
接线图
 |  |
|
|
外形尺寸
 |
|
 |
|
 |
|
选型
 |
