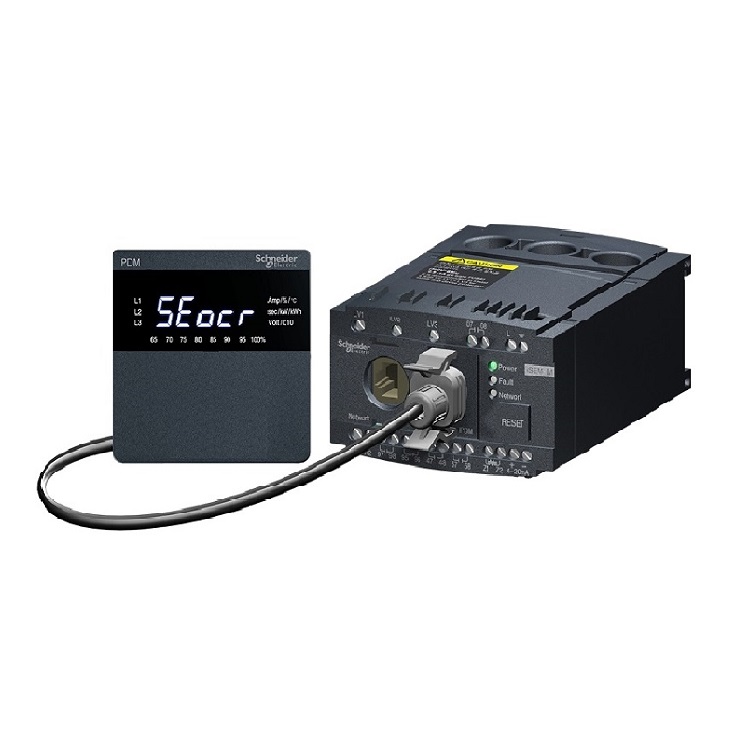

EOCR-ISEM

◆  有功, 无功功率及电量(累计)监视功能

◆  故障波形记录(200ms):3相电流及3相电压保存

◆  可选择测定4~20mA 模拟 Metering pulse 输出及电量

◆  电动机的绝缘电阻诊断可通过Alarm 接点监视:1MΩ, 5MΩ, 10MΩ 设定

◆  MC运转次数监视,1,000~990,000次

◆  变频环境下负荷上使用,将低频设置为(5~60Hz)

◆  3相电流测定:内置CT 使用时0.5 ~ 100A, 外部CT 使用时100 ~ 960A

◆  内置ZCT无需连接外部ZCT可进行接地保护(0.03 ~ 10A)

◆  电压THD, 电流THD, Harmonic 可分析

◆  通过设定 Date, Time 确认故障日期及时间(年/月/日/时/分/秒)

◆  选择多种保护方法:定时限, 反时限, 热积聚反时限(无控制电源情况下30分有效)

◆  接地电流及短路可同时保护, 单独接点输出(50msec)

◆  通讯功能:Ethernet based MODBUS TCP è 实时监测

◆  最后3次故障信息记录:故障种类, 故障值, 故障日期/时间

◆  Bar Graph显示功能:可确认设定电流的运转比率




主要项目



 型号                                               EOCR-iSEM


 类型                                               交流过电流继电器


 电流保护                                         过电流

                                                       欠电流

                                                       缺相

                                                       启动中堵转

                                                       运行中堵转

                                                       逆相

                                                       相不平衡

                                                       漏电

                                                       短路

                                                       预报警


电压保护                                        过电压

                                                       欠电压

                                                       缺相

                                                       逆相

                                                       电压不平衡


 电参量保护                                     过电量

                                                       欠电量

                                                       过功率

                                                       欠功率


 电源                                               D:100-240V AC/DC


 频率                                               50/60Hz



 电气/机械特性


 电流范围                                          定时限:0.5-100A;100A或更大:配合外部CT使用

                                                         反时限:0.5-32A;32A或更大:配合外部CT使用

                                                         漏电电流:0.03-10A、

                                                         2-50倍OC值(SH×OC≤500A)


 电压范围                                           过电压:电机额定电流的101%-115%

                                                         欠电压:电机额定电流的70%-99%


 电流时间范围                                    起动延迟时间(dt):off-200sec(可调)

                                                         过电流跳闸延迟时间(ot):0.5-30sec(可调)

                                                         欠电流跳闸延迟时间(ut):  0.5-30sec(可调)

                                                         相不平衡跳闸延迟时间(ubt): 1-10sec(可调)

                                                         漏电故障跳闸延迟时间(Et):0.03-10sec

                                                         短路故障跳闸延迟时间(SHd):0.05sec

                                                         自动复位时间(Ar): 0.5秒-20分钟


 电压时间范围                                    过电压跳闸延迟时间:0.2-30sec

                                                         欠电压跳闸延迟时间:0.2-30sec

                                                         过功率跳闸延迟时间:2-30sec

                                                         欠功率跳闸延迟时间:1-30sec

                                                         绝缘性下降跳闸延迟时:0.15sec内


 误差                                                 电流:±1%(±0.1A)


 继电器输出                                       OC/UV/OP: 1a1b

                                                         GR:1a

                                                         SH:1a

                                                         容量:3A/250V AC


 通讯                                                 Modbus  RTU/TCP


 时间-电流特性                                  定时限/反时限(可调)


 复位方式                                          电动/手动/自动


 显示                                                 七段LED:三相电流,跳闸原因


 使用环境                                          温度:-20~60℃

                                                         湿度:30~80% RH  无凝露


 安装                                                 35mm导轨/面板

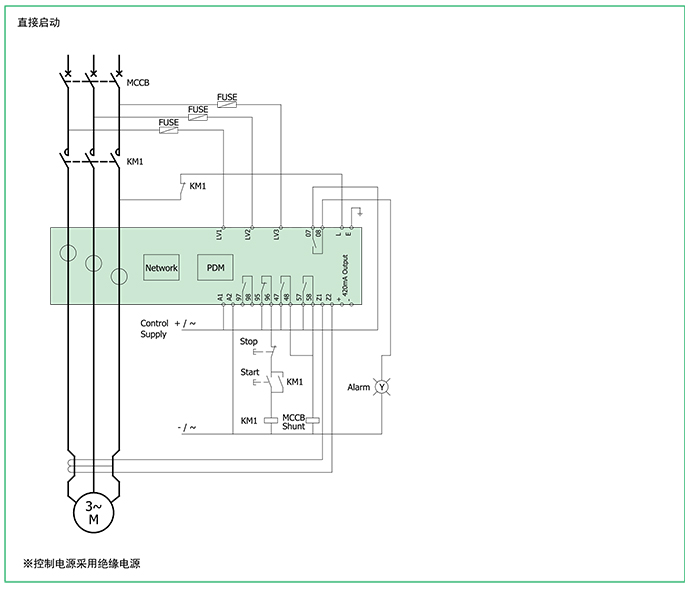

 接线

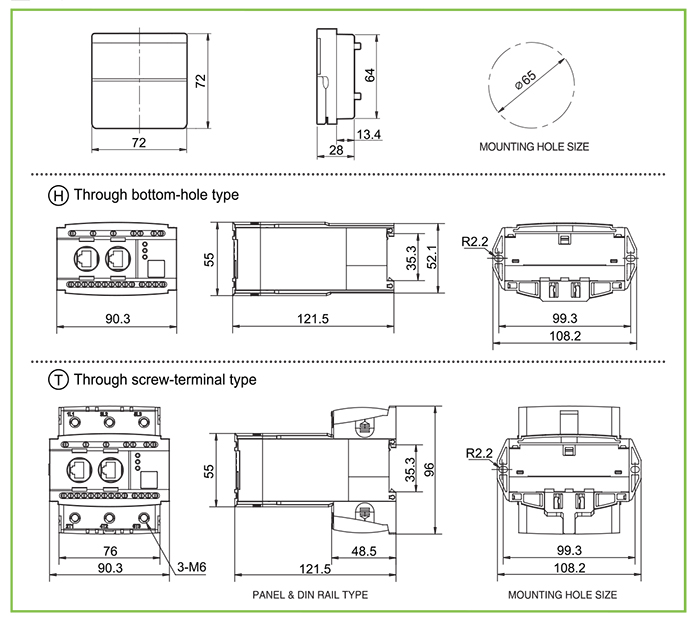

尺寸


 ISEM Instruction Modbus RTU ver.jpg

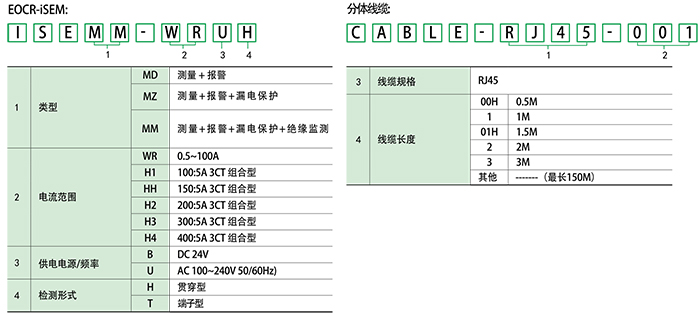

  选型
