EOCR-MME

◆ 本地、远程控制可设定

◆ 多种起动方式:直接起动、星三角起动、双向起动和变频器起动

◆ 自带Modbus RS-485通讯

◆ 控制方式:控制按钮,操作面板、自动和通讯总线

◆ 适用于变频环境:低频5~200HZ

◆ 增强型监控功能:分体传输距离可达150m

◆ 定时限/反时限/过热反时限可选择

◆ 电流幅值棒:显示当前负载系数

◆ 记录最后三次故障:故障愿意、故障各相位电流值和故障时间

◆ 日期和时间可设定

◆ 限制再启动功能,总运行时间显示

◆ 三相电流值和接地电流值循环显示

◆ 三相/单相负载保护可选择

◆ 通过PCON软件可在PC机进行参数设定合运行监测




主要项目



 型号                                               EOCR-MME


 类型                                               交流过电流继电器


 保护功能                                         过电流

                                                       欠电流

                                                       缺相

                                                       启动中堵转

                                                       运行中堵转

                                                       逆相

                                                       相不平衡

                                                       漏电

                                                       预报警


 控制功能                                         直接启动

                                                        星-三角启动;启动时间:0.1-999秒;转换时间:0-3秒

                                                        变频启动


 控制方式                                         EOCR操作面板

                                                        启停按钮

                                                        AUTO

                                                        通讯


 电源                                               D:100-240V AC/DC


 频率                                               50/60Hz



 电气/机械特性


 电流范围                                          定时限:0.5-100A;100A或更大:配合外部CT使用

                                                         反时限:0.5-32A;32A或更大:配合外部CT使用

                                                         漏电电流:0.03-10A


 时间范围                                          起动延迟时间(dt):off-200sec(可调)

                                                         过电流跳闸延迟时间(ot):0.5-30sec(可调)

                                                         欠电流跳闸延迟时间(ut):  0.5-30sec(可调)

                                                         相不平衡跳闸延迟时间(ubt): 1-10sec(可调)

                                                         漏电故障跳闸延迟时间(Et):0.03-10sec

                                                         短路故障跳闸延迟时间(SHd):0.05sec

                                                         自动复位时间(Ar): 0.5秒-20分钟


 误差                                                 电流:±1%(±0.1A)


 继电器输出                                       O1/O2/O3: 1-SPDT

                                                         容量:3A/250V AC


 通讯                                                 Modbus  RS485


 时间-电流特性                                  定时限/反时限(可调)


 复位方式                                          电动/手动/自动


 显示                                                 七段LED:三相电流,跳闸原因


 使用环境                                          温度:-20~60℃

                                                         湿度:30~80% RH  无凝露


 安装                                                 35mm导轨/面板

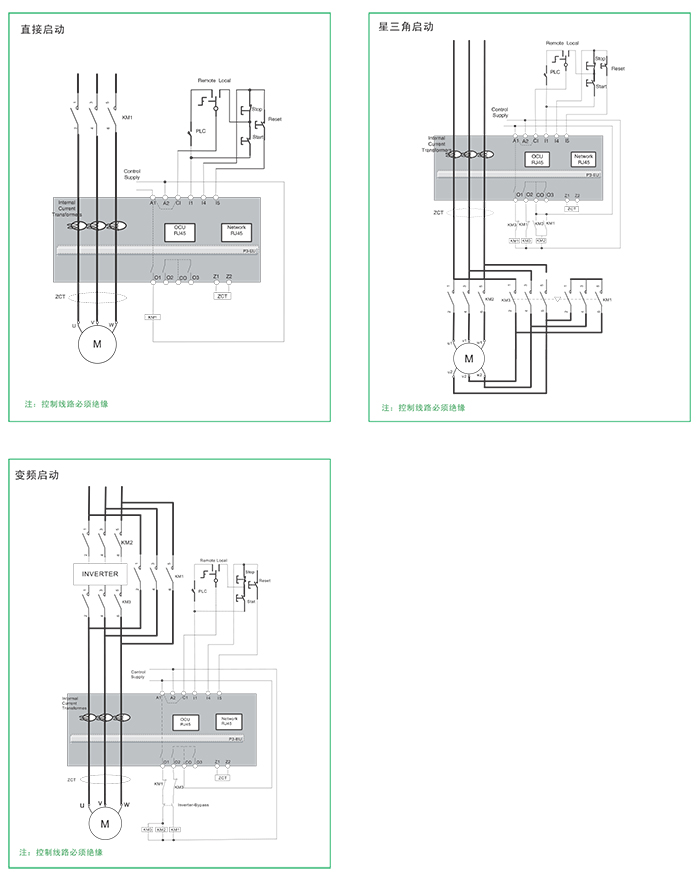

 接线

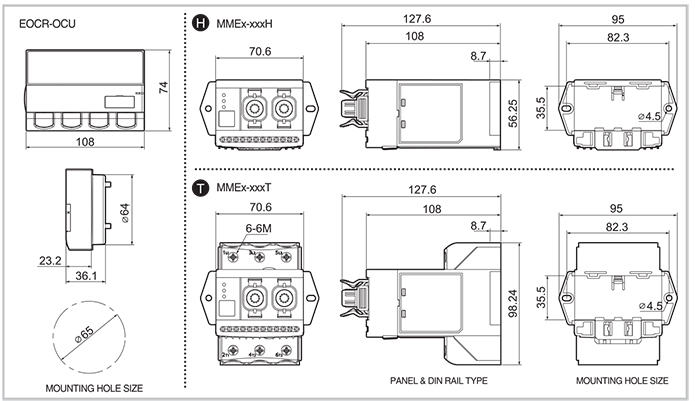

尺寸

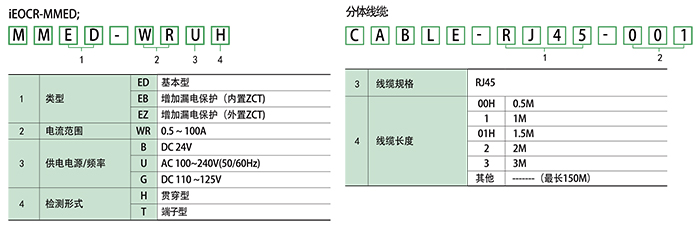

  选型
