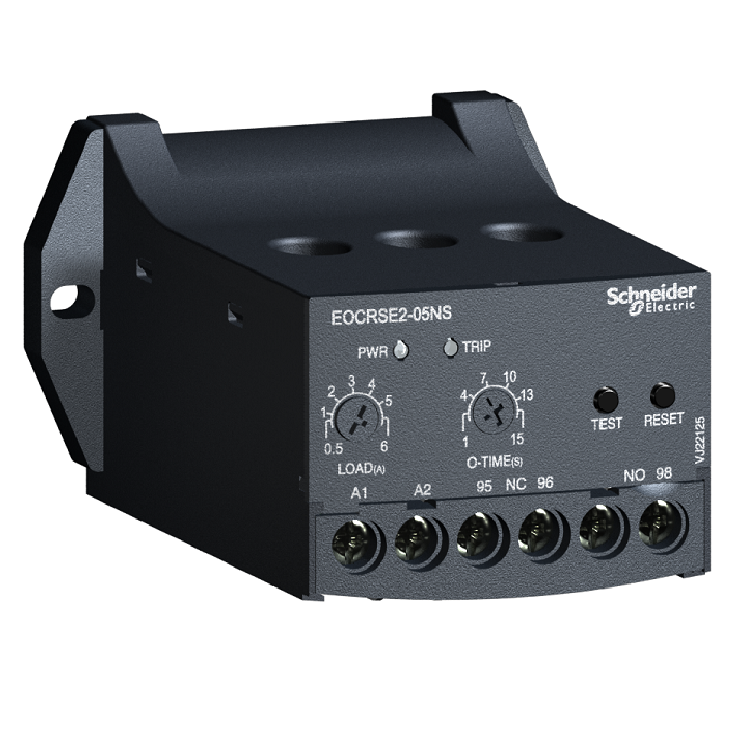

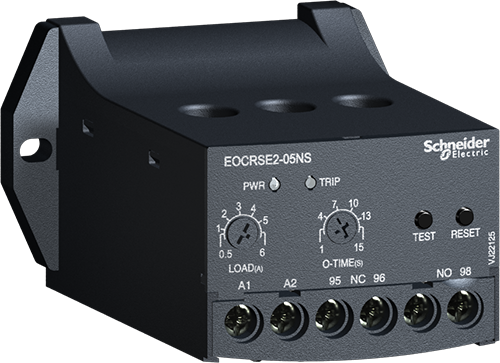

EOCR-SE2

◆ 微型紧凑型设计

◆ 过电流/缺相/堵转保护

◆ 启动延迟/动作延迟一体化

◆ 手动/电动(远程)复位

◆ 低功耗-超节能

◆ 无电压释放/安全模式-N型

◆ 适用于小型电动机线路保护

◆ 布线简单




主要项目



 型号                                               EOCR-SE2


 类型                                               交流过电流继电器


 功能                                               过电流

                                                       缺相

                                                       堵转


 电源                                                S:24-240V AC/DC


 频率                                                50/60Hz



 电气/机械特性


 电流范围                                         05型:0.5-6A

                                                        30型:3-30A

                                                        60型:5-60A


 时间范围                                          O-TIME:0.5-15sec


 误差                                                 电流:±10%

                                                         时间:±15%


 输出                                                 1-SPDT(1C); 3A 250V AC

                                                         状态:N型/R型 可选


 时间-电流特性                                  定时限


 复位方式                                          电动/手动


 运行-跳闸指示                                  LED指示灯


 使用环境                                          温度:-20~60℃

                                                        湿度:30~80% RH  无凝露


 安装                                                 35mm导轨/面板




接线图

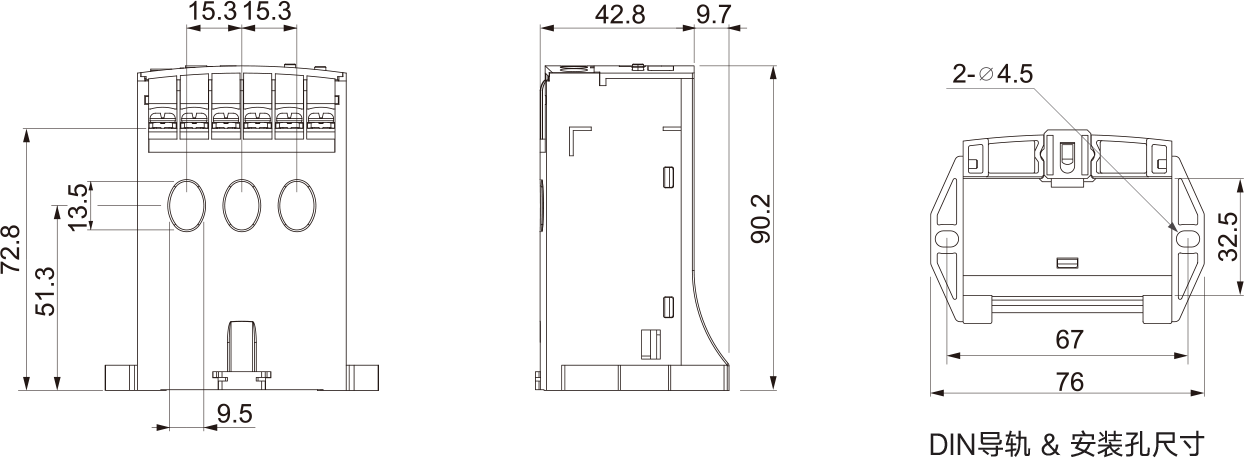

外形尺寸




  订购方法





相关下载6

  • EOCR-SE2安装和使用指南下载
  • EOCR-SE2 (05, 30, 60) 小型电子继电器下载
