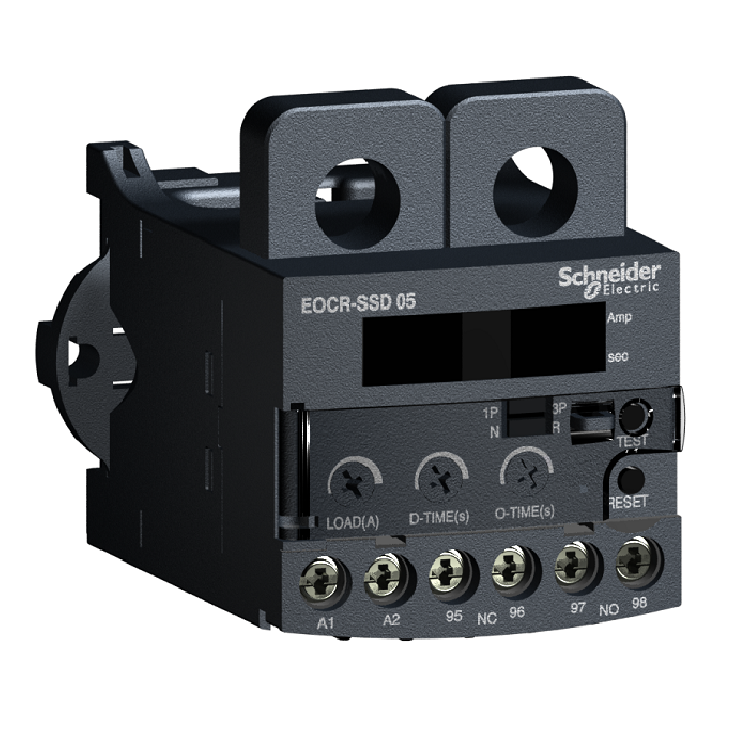

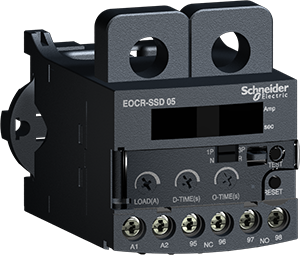

EOCR-SSD

◆ 紧凑型设计,可安装于狭小空间内(1:1替换EOCR-SS)

◆ LED实时显示运行最高相电流值

◆ 故障原因LED显示

◆ 缺相保护精确保护(3秒)

◆ 使用方便:通过DIP SW可选择负载类型(三相/单相)

◆ 变频系统工作环境:20~200HZ

◆ 输出端子状态选择(安全模式N/非安全模式R), 更有利于根据

   现场选择合适的继电器输出状态

◆ 安装方便:兼容DIN导轨与面板安装


主要项目



 型号                                               EOCR-SSD


 类型                                               交流过电流继电器


 功能                                               过电流

                                                       缺相

                                                       堵转


 电源                                                S:24-240V AC/DC

                                                       W:380-440V AC


 频率                                                50/60Hz



 电气/机械特性


 电流范围                                         05型:0.5-6A

                                                        30型:3-30A

                                                        60型:10-60A

                                                        60A或更大:05型配合外部CT使用


 时间范围                                          D-TIME:1-30sec

                                                         O-TIME:0.5-10sec


 误差                                                 电流:±5%

                                                         时间:±5%


 输出                                                 2-SPDT(1a   1b); 3A 250V AC


 时间-电流特性                                  定时限


 复位方式                                          电动/手动


 运行-跳闸指示                                  LED屏


 使用环境                                          温度:-20~60℃

                                                        湿度:30~80% RH  无凝露


 安装                                                 35mm导轨/面板




接线图





外形尺寸





 订购方法




相关下载13

  • EOCR-SSD安装和用户指南下载
  • EOCR-SSD电子式数显继电器下载
